Berikut ini 5 tipe - tipe arduino board yang sering di pakai
oke langsung aja sebagai berikut:
- Arduino Uno
- Arduino
Duemilanove
- Arduno Leonardo
- Arduino Mega2560
- Arduino Intel Galile
1. Arduino Uno
arduinoBoardUno adalah papan
mikrokontroler berdasarkan ATmega328
(datasheet). Ini memiliki 14 digital pin input / output (dimana 6 dapat digunakan sebagai output PWM), 6 input analog,
resonator keramik 16 MHz, koneksi USB, jack listrik,
header ICSP, dan
tombol reset. Ini berisi semua yang diperlukan untuk mendukung mikrokontroler; hanya menghubungkannya
ke komputer dengan kabel USB atau power itu
dengan adaptor AC-DC atau baterai untuk
memulai menggunakannya.
Uno berbeda dari semua papan sebelumnya di bahwa itu
tidak menggunakan chip driver
FTDI USB-to-serial.
Sebaliknya, fitur Atmega16U2 (Atmega8U2 sampai
versi R2) diprogram sebagai konverter USB-to-serial.spesifikasinya bisa lihat di sini
2. ARDUINO DUE
ArduinoBoardDue adalah papan mikrokontroler berdasarkan
Atmel SAM3X8E ARM
Cortex-M3 CPU (datasheet).
Ini adalah
pertama papan Arduino didasarkan pada 32-bit mikrokontroler
ARM inti. Ini
memiliki 54 digital pin input / output (yang
12 dapat digunakan sebagai output PWM), 12 analog input, 4 UART
(hardware port serial), jam 84 MHz, USB OTG koneksi yang mampu, 2 DAC
(digital ke analog) , 2 TWI, jack listrik, header SPI,
header JTAG, tombol
reset dan tombol hapus.
Peringatan: Tidak seperti papan Arduino lainnya,
Arduino Due berjalan
pada 3.3V. Tegangan maksimum yang I / O pin
dapat mentolerir adalah 3.3V. Memberikan tegangan
yang lebih tinggi, seperti 5V
ke I / O pin dapat merusak papan. Arduino Due berisi semua yang diperlukan untuk mendukung mikrokontroler; hanya menghubungkannya ke
komputer dengan kabel micro-USB atau power dengan adaptor AC-DC atau baterai untuk memulainya.
Arduino
Due kompatibel dengan semua perisai
Arduino yang bekerja di 3.3V dan telah
sesuai dengan 1,0 Arduino pinout. The Due mengikuti
1.0 pinout: -TWI: SDA dan
SCL pin yang dekat
dengan pin AREF. -The IOREF pin
yang memungkinkan perisai terpasang dengan konfigurasi yang tepat untuk beradaptasi dengan tegangan yang diberikan oleh Arduino. Hal ini memungkinkan
kompatibilitas perisai dengan papan 3.3V seperti
papan Karena dan
AVR berbasis yang
beroperasi pada 5V.Pin tidak berhubungan -Sebuah, disediakan untuk penggunaan masa depan. untuk sepesifikasinya bisa lihat di sini
Arduino Leonardo adalah papan mikrokontroler berdasarkan ATmega32u4 (lihat datasheet). memiliki 20 digital pin input / output (yang 7 dapat digunakan sebagai output PWM dan 12 input analog sebagai), osilator kristal 16 MHz, koneksi micro USB, jack listrik, header ICSP, dan tombol reset. Berisi semua yang diperlukan untuk mendukung mikrokontroler; hanya menghubungkannya ke komputer dengan kabel USB atau power dengan adaptor AC-DC atau baterai untuk memulai menggunakkannya. Leonardo berbeda dari semua papan sebelumnya di bahwa ATmega32u4 telah built-in USB komunikasi, menghilangkan kebutuhan untuk prosesor sekunder. Hal ini memungkinkan Leonardo tampil sebagai komputer yang terhubung sebagai mouse dan keyboard, selain virtual (CDC) serial / COM port. Ini juga memiliki implikasi lain untuk perilaku modul .untuk spesifikasi dari arduino Leonardo bisa lihat di sini

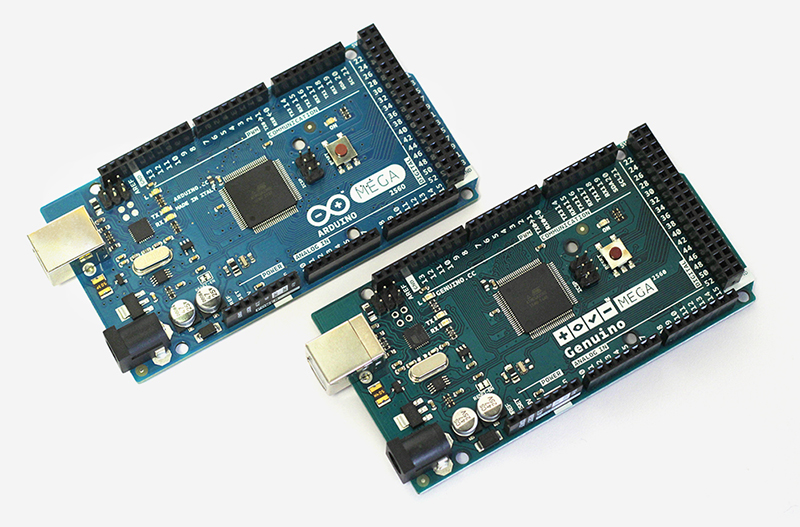

4. Arduino mega 2560
arduinoBoardMega2560 adalah papan mikrokontroler ATmega2560 berdasarkan (datasheet) memiliki 54 digital
pin input / output (dimana 15 dapat digunakan sebagai output PWM), 16 analog
input, 4 UART (hardware port serial), osilator kristal 16 MHz, koneksi USB, jack
listrik, header ICSP, dan tombol reset. Ini berisi semua yang diperlukan untuk mendukung
mikrokontroler,hanya menghubungkannya ke komputer dengan kabel USB atau power dengan adaptor AC-DC
atau baterai. Arduino Mega kompatibel dengan sebagian besar shield,dirancang untuk Arduino Duemilanove atau Diecimila. Arduino Mega2560 berbeda dari semua board sebelumnya ,tidak menggunakan chip driver FTDI USB-to-serial. Sebaliknya, fitur ATmega16U2 (ATmega8U2 dalam revisi 1 dan revisi 2 papan) diprogram sebagai konverter USB-to-serial.
Revisi 2 dewan Mega2560 memiliki resistor menarik garis 8U2 HWB ke tanah, sehingga lebih mudah untuk dimasukkan ke dalam mode DFU.
Revisi 3 dari dewan memiliki fitur-fitur baru berikut:
- 1,0 pinout: menambahkan SDA dan pin SCL yang dekat dengan pin AREF dan dua pin baru lainnya ditempatkan dekat dengan pin RESET, yang IOREF yang memungkinkan perisai untuk beradaptasi dengan tegangan yang tersedia dari papan. Di masa depan, perisai akan kompatibel baik dengan dewan yang menggunakan AVR yang beroperasi dengan 5V dan dengan Arduino Due yang beroperasi dengan 3.3V. Yang kedua adalah pin tidak terhubung, yang disediakan untuk tujuan masa depan.
-Stronger RESET sirkuit.
-Atmega 16U2 menggantikan 8U2
untuk spesifikasuinya bisa lihat di sini
5. Arduino MEGA ADK
ArduinoBoardMegaADKadalah board mikrokontroler ATmega2560 berdasarkan (datasheet). Memiliki
antarmuka USB untuk terhubung dengan
ponsel berbasis Android, berdasarkan MAX3421e IC.
Ini memiliki 54 digital
pin input / output (dimana 15 dapat digunakan sebagai output PWM), 16 analog input, 4 UART
(hardware port serial), osilator kristal 16 MHz,
koneksi USB, jack
listrik, header ICSP,
dan tombol reset. Arduino MEGA ADK berdasarkan Mega 2560.Mirip dengan Mega 2560
dan Uno, hotel
ini memiliki sebuah ATmega8U2 diprogram
sebagai konverter USB-to-serial. Revisi ke
2 dari board ADK memiliki resistor menarik garis
8U2 HWB ke tanah,
sehingga lebih mudah untuk dimasukkan ke
dalam mode DFU. Revisi 3 dari
dewan memiliki fitur-fitur baru berikut:
- 1,0 pinout:
menambahkan SDA dan
pin SCL yang dekat dengan pin AREF
dan dua pin baru
lainnya ditempatkan dekat dengan
pin RESET, yang
IOREF yang memungkinkan perisai untuk beradaptasi dengan tegangan yang tersedia dari
papan. Di masa depan, shield
akan kompatibel baik dengan arduino yang menggunakan AVR yang beroperasi
dengan 5V dan dengan Arduino Due
yang beroperasi dengan 3.3V. Yang kedua adalah
pin tidak terhubung, yang disediakan untuk tujuan pengembangan.
Revisi 3 dari dewan memiliki fitur-fitur baru berikut:- 1,0 pinout: menambahkan SDA dan pin SCL yang dekat dengan pin AREF dan dua pin baru lainnya ditempatkan dekat dengan pin RESET, yang IOREF yang memungkinkan perisai untuk beradaptasi dengan tegangan yang tersedia dari papan. Di masa depan, shield akan kompatibel baik dengan arduino yang menggunakan AVR yang beroperasi dengan 5V dan dengan Arduino Due yang beroperasi dengan 3.3V. Yang kedua adalah pin tidak terhubung, yang disediakan untuk tujuan pengembangan.
untuk spesifikasi arduino mega ADK dapat di lihat sini
sekian dulu informasi dari saya smoga bisa bermanfaat bagi anda semua
SALAM SEMUA
